Membangun Jaringan LAN



A. Tujuan

Tujuan dari pembuatan laporan pratikum ini, agar dapat mengetahui system setting jaringan terutama pada system Point to Point dan Point to Multipoint yang menggunakan kabel cross

B. Landasan Teori

1. Local Area Network atau LAN, merupakan suatu Jenis Jaringan Komputer dengan mencakup wilayah lokal. Dengan menggunakan berbagai perangkat jaringan yang cukup sederhana dan populer, seperti menggunakan kabel UTP (Unshielded Twisted-Pair), Hub, Switch, Router, dan lain sebagainya. Contoh dari jaringan LAN seperti komputer-komputer yang saling terhubung di sekolah, di perusahaan, Warnet, maupun antar rumah tetangga yang masih mencakup wilayah LAN.
2. Point to Point adalah salah satu komputer atau perangkat yang disambungkan ke satu perangkat atau komputer saja baik menggunakan perangkat wireless maupun menggunakan kabel Lan yaitu kabel cross.
3. Point to Multipoint Adalah satu komputer atau perangkat yang dapat di sambungkan ke banyak komputer atau perangkat dan biasanya jaringan ini digunakan pada area hotspot ataupun pada warnet. karena dari satu server di sebar ke beberapa client.




 C. Alat dan Bahan

        komputer/PC

        kabel cross



D. Langkah Kerja



POINT TO POINT



• Siapkan laptop/PC, kemudian hidupkan


• Hubungkan masing-masing Laptop tersebut dengan menggunakan kabel UTP (crossline)

• Selanjutnya masuk ke control panel => network and internet => network and sharing center (Klik kanan icon network pada taskbar kemudian pilih “Open Network and Sharing Center”)







• Kemudian klik "Change adapter setting" dibagian kiri atas


• klik properties di bagian "Local Area Connection"



• Kemudian double klik pada internet protocol version 4 (TCP/IPv4) kemudian klik Properties untuk mengatur IP Address. Maka akan tampil seperti gambar dibawah ini.








•  pada laptop/pc gunakan IP Address untuk laptop-1 adalah 192.168.1.1 dan IP Address untuk laptop-2 adalah 192.168.1.2.




• setelah IP adress di kedua laptop/pc sudah diatur, maka melihat terkoneksi atau tidaknya bisa menggunakan cmd.
• setelah keluar tampilan cmd, maka ketikkan ping dan tulis terbalik IP adress antara laptop/pc 1 dengan laptop/pc 2. seperti digambar dibawah ini




• jika sudah keluar seperti gambar diatas, maka jaringan lan sudah terkoneksi satu sama lain.

POINT TO MULTIPOINT



Untuk point to multipoint langkah kerjanya sama dengan poin to point yang membedakan yaitu menggunakan kabel yang langsung terhubung dengan HUB.



Hasil dari pengepingan Point to Multipoint

• PC 1

• PC 2

• PC 3

• PC 4

• PC 5

• PC 6



E. Hasil Pengujian

Hasil dari pratikum yang dilakukan yaitu, dua atau beberapa laptop/PC dapat dihubungkan dengan menggunakan kabel jaringan yang telah dibuat. Untuk point to point dapat menampilkan hasil dari ping yang dilakukan dengan menggunakan command prompt yang mana terhubungnya dua PC/Laptop sedangkan untuk point to multipoint dapat menampilkan atau membaca hasil dari IP Adress yang digunakan di dua atau lebih Laptop/PC yang terhubung. Jika hasil Ping seperti gambar dibawah ini, artinya kedua atau lebih Laptop/PC sudah terhubung.









F. Kesimpulan

Secara umum jaringan komputer terdiri dari tiga jenis jaringan, antara lain:

1. LAN (Local Area Network)

2. MAN (Metropolitan Area Network)

3. WAN (Wide Area Network)

LAN atau Local Area Network merupakan jaringan lokal di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN sering kali digunakan untuk menghubungkan komputer-komputer pribadi dan Workstation dalam kantor suatu perusahaan untuk memakai bersama sumberdaya (Resource, misalnya Printer) dan saling bertukar informasi.

Dari beberapa definisi tentang jaringan, dapat disimpulkan bahwa jaringan adalah:

1. Terdiri dari dua unit komputer atau lebih.

2. Terhubung dengan beberapa Peripheral, seperti kabel, konektor dan NIC (Network Interface Card).

3. Dapat bertukar data.

4. Dapat berbagi sumber daya, seperti Printer.

5. Bekerja secara bersamaan.



 G. Referensi

https://mubarakmz.wordpress.com/2018/03/19/pengertian-dan-contoh-lan-man-wan-intranet-dan-internet/

http://gigabitkupang.com/index.php/component/k2/item/4-pengertian-point-to-point-point-to-multipoint-dan-multipoint-to-multipoint

http://blog.ub.ac.id/arhiezwhyu/2013/11/27/settingjaringan/



            Inilah artikel pratikum yang telah saya lakukan, semoga bermanfaat ya sahabat blogger. Jika terdapat kekurangan dalam pemaparan saya minta maaf dan terima kasih sudah mampir🙏🙏

Wassalamu'alaikum  Warahmatullahi Wabarakatuh

 Assalamu'alaikum Warahmatullahi Wabarakatuh

 Hayy, sahabat blogger👋👋

        Selamat datang kembali di blog ini, yang tentunya dengan saya Witri Wulandari. Dari Politeknik Negeri Padang dengan Jurusan Teknologi Informasi dan Prodinya D3 Manajemen Informatika.

        Semoga postingan ini dapat diterima dan bermanfaat bagi sahabat blogger😊😊



Pembuatan Kabel LAN Cross



A. Tujuan

Tujuan dari pembuatan laporan pratikum ini, agar dapat mengetahui proses pembuatan sebuah kabel cross.

B. Landasan Teori

• Kabel Cross atau kabel cross over adalah kabel UTP yang dipilin dengan standart urutan kabel, akan tetapi masing-0masing ujung kabel memiliki urutan kabel yang berbeda. Kita tahu bahwa ada 2 jenis standar urutan kabel yang paling sering kita jumpai, yaitu T568-A dan T568-B, masing-masing standart tersebut memiliki urutan kabel yang berbeda.

• Kabel UTP (Unshielded Twisted Pair) adalah suatu kabel yang digunakan sebagai media penghubung antar computer dan peralatan jaringan (hub atau switch). Kabel UTP merupakan salah satu kabel yang paling popular saat yang di gunakan untuk membuat jaringan computer

• Tang Crimping yaitu sebuah alat yang memiliki fungsi untuk Memotong kabel, Melepas pembungkus kabel dan Memasang konektor.

• Konektor RJ-45 yaitu konektor kabel Ethernet yang biasa digunakan dalam topologi jaringan komputer LAN maupun jaringan komputer tipe lainnya serta menggunakan jenis kabel STP atau UTP.

• LAN Tester adalah peralatan jaringan yang digunakan untuk mengecek kabel internet/utp yang mempunyai jack RJ45 atau RJ11. Dilengkapi dengan lampu indikator, tombol pengatur kecepatan pengecekan, serta baterai dan kantong kecil.



 C. Alat dan Bahan

• Alat: Tang Crimping, LAN Tester

• Bahan: Kabel UTP, Konektor RJ-45

alat dan bahan



Kabel UTP


Tang Crimping

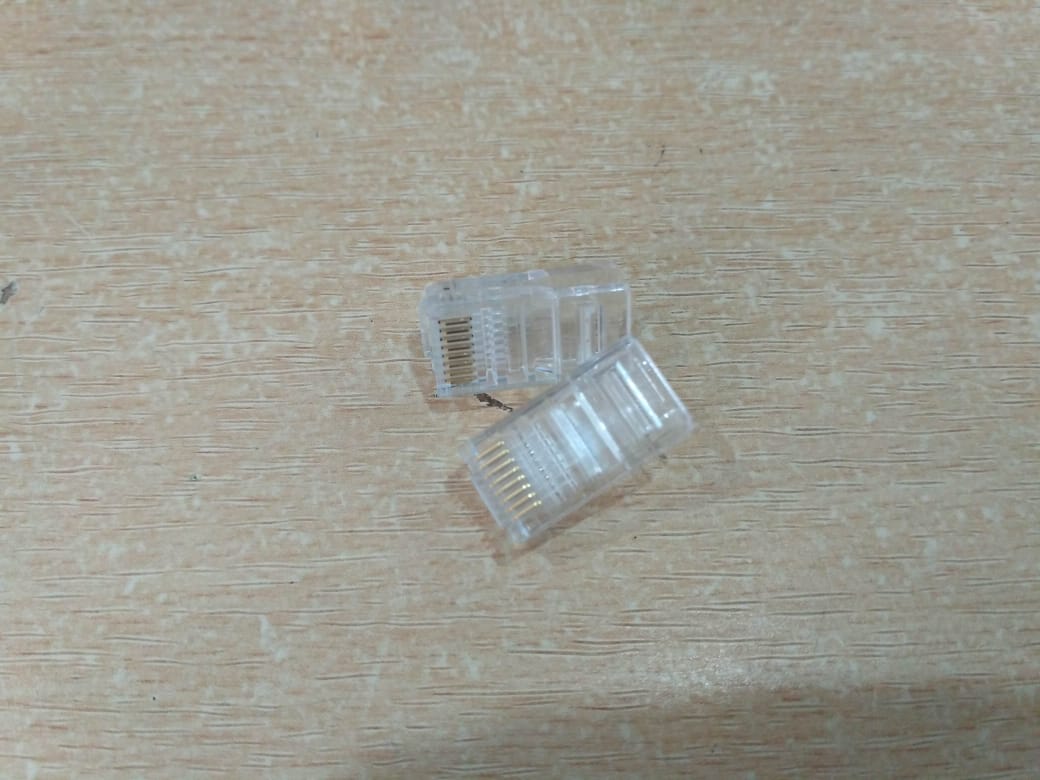

 Konektor RJ-45



D. Langkah Kerja:

• Pertama sekali pastikan kedua ujung kabel UTP itu kita ukur terlebih dahulu sesuai dengan Panjang dari Konektor RJ-45 yang akan kita gunakan atau bisa juga dilebihkan sedikit dari ukuran konektor, sebab setiap isian kabel tentunya ukurannya tidak sama.
• Setelah dipastikan ukuran yang digunakan. Kita kupas kedua ujung kulit/jacket dari kabel tersebut menggunakan Tang Crimping. Seperti gambar dibawah ini:



Proses pengupasan kulit kabel UTP

•  Setelah kita kupas, maka akan terlihat terlihat seperti ini

Setelah dikupas Kulit Kabel

•  Selajutnya kita pisahkan lilitan kabel tersebut satu sama lain. sehingga akan membentuk seperti ini



Gambar saat dilepas lilitannya

• Setelah dilepas lilitan kedua ujung kabel tersebut. Kemudian kita usahakan untuk meluruskannya. Kemudian kita atur warna kedua ujung kabel dengan susunan dari Kabel Cross yang mana:

        Ujung Kabel 1              <-->    Ujung Kabel 2
        Pin 1 --> Putih Orange        -->    Putih Hijau
        Pin 2 --> Orange                 -->    Hijau
        Pin 3 --> Putih Hijau          -->    Putih Orange
        Pin 4 --> Biru                     -->    Biru
        Pin 5 --> Putih Biru            -->    Putih Biru
        Pin 6 --> Hijau                    -->    Orange
        Pin 7 --> Putih Coklat        -->    Putih Coklat
        Pin 8 --> Coklat                  -->    Coklat

        Seperti gambar berikut ini:



Kita urutkan dari kiri ke kanan, pastikan urutannya benar

• Sekiranya sudah seperti gambar di atas, kedua ujung kabel kita rapatkan dan dilurukan. Sehingga nanti mudah dimasukkan ke Konektor RJ-45. Dirapatkan seperti gambar dibawah ini



Kalau belum telihat lurus, maka dicoba luruskan Kembali

• Jika sudah seperti gambar diatas, kita potong kedua ujung kabel tersebut sama Panjang dengan Tang Crimping dan pastikan seukuran dengan Panjang konektor yang mana kulit/jacket dari kabel masuk sampai pembatas yang ada di konektor tersebut. Seperti gambar berikut:



Proses menyamakan Panjang kabel



Setelah dipotong

• Jika sudah terlihat rapi dan sama Panjang, maka kita masukkan ke konektor RJ-45 yang mana posisi dawainya menjauh dan tempat menklimpingnya berada diatas Sehingga posisi saat memasukkannya pas dan tidak salah tempat seperti gambar berikut



Setelah kabel dan konektor digabungkan



• Setelah posisi kabel dan konektor sama maka kita gunakan Tang Crimping untuk mengklimping konektor tersebut. Sehingga Langkah kita untuk membuat kabel telah selesai



Gambar kabel Cross yang telah selesai



E. Hasil Pengujian

    setelah kabel Cross selesai dihubungkan dengan konektor RJ45 maka lakukan pengujian     dengan menggunakan Lan Tester. jika alat Lan Tester menyala semuanya, maka langkah     kerja yang dilakukan telah benar, dan kabel cross siap digunakan.



F. Kesimpulan

    Dalam pembuatan kabel Cross ini yang diperlukan yaitu, kabel UTP,konektor RJ45,tang Crimping dan Lan Tester. Saat proses pembuatan diharuskan ketelitian yang jeli dan kesabarn, supaya pemasangan kabel tidak terbalik warna kabelnya. Cara mengetahui langkah yang dikerjakan dengan mengetes menggunakan  alat Lan Tester.



 G. Referensi

• https://www.teorikomputer.com/2017/03/pengertian-fungsi-dan-cara membuat_19.html
• https://docplayer.info/69711149-Laporan-praktikum-jaringan-komputer-percobaan-1-membuat-kabel-straight.html
