Membangun Jaringan LAN
A. Tujuan
B. Landasan Teori
- Local Area Network atau LAN, merupakan suatu Jenis Jaringan Komputer dengan mencakup wilayah lokal. Dengan menggunakan berbagai perangkat jaringan yang cukup sederhana dan populer, seperti menggunakan kabel UTP (Unshielded Twisted-Pair), Hub, Switch, Router, dan lain sebagainya. Contoh dari jaringan LAN seperti komputer-komputer yang saling terhubung di sekolah, di perusahaan, Warnet, maupun antar rumah tetangga yang masih mencakup wilayah LAN.
- Point to Point adalah salah satu komputer atau perangkat yang disambungkan ke satu perangkat atau komputer saja baik menggunakan perangkat wireless maupun menggunakan kabel Lan yaitu kabel cross.
- Point to Multipoint Adalah satu komputer atau perangkat yang dapat di
sambungkan ke banyak komputer atau perangkat dan biasanya jaringan ini
digunakan pada area hotspot ataupun pada warnet. karena dari satu server di
sebar ke beberapa client.
C. Alat dan Bahan
D. Langkah Kerja
- Siapkan laptop/PC, kemudian hidupkan
- Hubungkan masing-masing Laptop tersebut dengan menggunakan kabel UTP (crossline)
- Selanjutnya masuk ke control panel => network and internet => network and sharing center (Klik kanan icon network pada taskbar kemudian pilih “Open Network and Sharing Center”)
- Kemudian klik "Change adapter setting" dibagian kiri atas
- klik properties di bagian "Local Area Connection"
- Kemudian double klik pada internet protocol version 4 (TCP/IPv4) kemudian klik Properties untuk mengatur IP Address. Maka akan tampil seperti gambar dibawah ini.
- pada laptop/pc gunakan IP Address untuk laptop-1 adalah 192.168.1.1 dan IP Address untuk laptop-2 adalah 192.168.1.2.
- setelah IP adress di kedua laptop/pc sudah diatur, maka melihat terkoneksi atau tidaknya bisa menggunakan cmd.

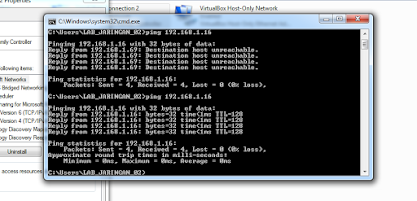

- setelah keluar tampilan cmd, maka ketikkan ping dan tulis terbalik IP adress antara laptop/pc 1 dengan laptop/pc 2. seperti digambar dibawah ini
- jika sudah keluar seperti gambar diatas, maka jaringan lan sudah terkoneksi satu sama lain.
- PC 1
- PC 2
- PC 3
- PC 4
- PC 5
- PC 6
E. Hasil Pengujian
Hasil dari pratikum yang dilakukan yaitu, dua atau beberapa laptop/PC dapat dihubungkan dengan menggunakan kabel jaringan yang telah dibuat. Untuk point to point dapat menampilkan hasil dari ping yang dilakukan dengan menggunakan command prompt yang mana terhubungnya dua PC/Laptop sedangkan untuk point to multipoint dapat menampilkan atau membaca hasil dari IP Adress yang digunakan di dua atau lebih Laptop/PC yang terhubung. Jika hasil Ping seperti gambar dibawah ini, artinya kedua atau lebih Laptop/PC sudah terhubung.
F. Kesimpulan
1. LAN (Local Area Network)
2. MAN (Metropolitan Area Network)
3. WAN (Wide Area Network)
LAN atau Local Area Network merupakan jaringan lokal di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN sering kali digunakan untuk menghubungkan komputer-komputer pribadi dan Workstation dalam kantor suatu perusahaan untuk memakai bersama sumberdaya (Resource, misalnya Printer) dan saling bertukar informasi.
Dari beberapa definisi tentang jaringan, dapat disimpulkan bahwa jaringan adalah:
1. Terdiri dari dua unit komputer atau lebih.
2. Terhubung dengan beberapa Peripheral, seperti kabel, konektor dan NIC (Network Interface Card).
3. Dapat bertukar data.
4. Dapat berbagi sumber daya, seperti Printer.
5. Bekerja secara bersamaan.
G. Referensi
https://mubarakmz.wordpress.com/2018/03/19/pengertian-dan-contoh-lan-man-wan-intranet-dan-internet/
http://gigabitkupang.com/index.php/component/k2/item/4-pengertian-point-to-point-point-to-multipoint-dan-multipoint-to-multipoint
http://blog.ub.ac.id/arhiezwhyu/2013/11/27/settingjaringan/
Inilah artikel pratikum yang telah saya lakukan, semoga bermanfaat ya sahabat blogger. Jika terdapat kekurangan dalam pemaparan saya minta maaf dan terima kasih sudah mampir🙏🙏
Wassalamu'alaikum Warahmatullahi Wabarakatuh
